Modelis: LEO HD S AC EPP
Vispārējie dati
Sildīšanas jauda pie 90/70°C ūdens un 0°C gaisa temperatūras
kW
20,1
Sildīšanas jauda pie 40/30°C ūdens un 20°C gaisa temperatūras
kW
2,8
Maks. gaisa plūsma
m³/st.
2000
Ventilatora dati
Elektrības padeve
V/Hz
230/50
Maks. enerģijas patēriņš
W
130
Maks. strāvas patēriņš
A
0,6
Ventilatora tips
3-speed AC
IP / Izolācijas klase
54
Ventilatora dati ar 3. (maksimālo) ātrumu
Gaisa plūsma
m³/st.
2000
Gaisa pūšanas attālums (mērot horizontāli pa 0.3 m/s ātruma robežu)
m
27
Gaisa pūšanas attālums (mērot vertikāli pa 0.3 m/s ātruma robežu)
m
6
Enerģijas patēriņš
W
130
Strāvas patēriņš
A
0,6
Skaņas spiediena līmenis mērīts telpā ar ietilpību 3000 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 5 m attālumā no ierīces
dB(A)
54,4
Acoustic power level according to EN ISO 3744:2011
dB(A)
71,4
Ventilatora dati ar 2. (vidējo) ātrumu
Gaisa plūsma
m³/st.
1600
Gaisa pūšanas attālums (mērot horizontāli pa 0.3 m/s ātruma robežu)
m
22
Gaisa pūšanas attālums (mērot vertikāli pa 0.3 m/s ātruma robežu)
m
5
Enerģijas patēriņš
W
90
Strāvas patēriņš
A
0,4
Skaņas spiediena līmenis mērīts telpā ar ietilpību 3000 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 5 m attālumā no ierīces
dB(A)
48,8
Acoustic power level according to EN ISO 3744:2011
dB(A)
65,8
Ventilatora dati ar 1. (minimālo) ātrumu
Gaisa plūsma
m³/st.
1250
Gaisa pūšanas attālums (mērot horizontāli pa 0.3 m/s ātruma robežu)
m
17
Gaisa pūšanas attālums (mērot vertikāli pa 0.3 m/s ātruma robežu)
m
4
Enerģijas patēriņš
W
70
Strāvas patēriņš
A
0,3
Skaņas spiediena līmenis mērīts telpā ar ietilpību 3000 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 5 m attālumā no ierīces
dB(A)
42,0
Acoustic power level according to EN ISO 3744:2011
dB(A)
59,0
Instalācijas dati
Maks. darba temperatūru telpā
°C
60
Apkurei izmantojamā ūdens maks. temperatūra
°C
120
Maks. darba spiediens
MPa
1,6
Ūdens cauruļu pievienošana
Ø "
½
Citi dati
Siltummainis
Covered with special pigmented polyurethane coating PoluAl XT Blygold which is characterized by very high resistance to corrosion and chemical compounds
Korpuss
EPP - expanded polypropylene
Izmēri
Platums
mm
550
Dziļums
mm
345
Augstums
mm
480
Svars
kg
12,4
Svars ierīce uzpildīta ar ūdeni
kg
13,6

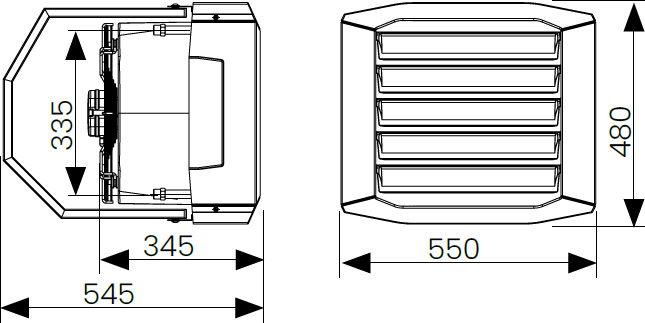

Izmēri

Modelis: LEO HD S AC EPP
Izmēri

Sildīšanas jaudas

LEO HD S AC EPP gaisa plūsmas 3 ātrums = 2000 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
26,5
788
10,7
39,0
25,2
750
9,8
42,0
24,0
713
8,9
45,0
22,7
676
8,1
48,0
21,5
639
7,3
51,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
20,1
889
14,2
30,0
18,9
832
12,6
33,0
17,6
776
11,1
36,0
16,3
719
9,7
39,0
15,0
663
8,4
42,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
17,3
760
11,0
25,5
16,0
703
9,6
28,5
14,7
646
8,2
31,5
13,4
589
7,0
34,5
12,1
532
5,8
37,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
14,4
631
8,2
21,5
13,1
574
6,9
24,5
11,8
517
5,7
27,5
10,5
459
4,6
30,5
9,2
401
3,6
33,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
11,5
502
5,6
17,0
10,2
445
4,5
20,0
8,9
386
3,6
23,0
7,5
328
2,7
26,0
6,1
267
1,9
29,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
8,3
719
11,4
12,5
7,0
604
8,4
15,5
5,6
488
5,8
18,5
4,3
370
3,5
21,0
2,8
246
1,7
24,0
LEO HD S AC EPP gaisa plūsmas 2 ātrums = 1600 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
23,3
692
8,4
43,0
22,2
659
7,7
46,0
21,1
627
7,1
48,5
20,0
594
6,4
51,5
18,9
562
5,8
54,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
17,7
781
11,2
32,5
16,6
731
10,0
35,5
15,5
682
8,8
38,5
14,3
632
7,7
41,0
13,2
583
6,6
44,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
15,2
667
8,7
28,0
14,1
618
7,6
31,0
12,9
568
6,5
34,0
11,8
518
5,5
36,5
10,6
468
4,6
39,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
12,7
554
6,5
23,5
11,5
504
5,5
26,5
10,4
454
4,5
29,0
9,2
404
3,7
32,0
8,1
353
2,9
34,5

0
5
10
15
20
Tw1/Tw2 = 60/40°C
10,1
441
4,5
18,5
9,0
391
3,6
21,5
7,8
340
2,8
24,5
6,6
288
2,1
27,0
5,4
235
1,5
30,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
7,3
632
9,1
13,5
6,1
531
6,7
16,5
5,0
429
4,6
19,0
3,7
324
2,8
22,0
2,5
214
1,4
24,5
LEO HD S AC EPP gaisa plūsmas 1 ātrums = 1250 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 120/90°C
20,1
597
6,5
47,5
19,1
569
5,9
50,0
18,2
541
5,4
52,5
17,2
513
4,9
55,5
16,3
485
4,4
58,0

0
5
10
15
20
Tw1/Tw2 = 90/70°C
15,3
673
8,6
36,0
14,3
630
7,6
38,5
13,3
588
6,7
41,5
12,4
545
5,9
44,0
11,4
502
5,1
46,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
13,1
575
6,7
31,0
12,1
533
5,8
33,5
11,1
490
5,0
36,0
10,2
447
4,3
39,0
9,2
404
3,5
41,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
10,9
478
5,0
26,0
9,9
435
4,2
28,5
9,0
392
3,5
31,0
8,0
348
2,8
33,5
7,0
304
2,2
36,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
8,7
380
3,5
20,5
7,7
337
2,8
23,5
6,7
293
2,2
26,0
5,7
248
1,6
28,5
4,6
202
1,1
31,0

0
5
10
15
20
Tw1/Tw2 = 40/30°C
6,3
544
7,0
15,0
5,3
457
5,1
17,5
4,3
369
3,5
20,0
3,2
279
2,2
22,5
2,1
182
1,0
25,0
  • PT - sildīšanas jauda
  • Tp1 - iesūcamā gaisa temperatūra
  • Tp2 - izpūšamā gaisa temperatūra
  • Tw1 - pievadāmā ūdens temperatūra
  • Tw2 - izvadāmā ūdens temperatūra
  • Qw - ūdens plūsma siltummainī
  • Δpw - ūdens spiediena kritums siltummainī

Ja vēlaties aprēķināt sildīšanas jaudu dažādos parametros, to var izdarīt ražotāja vietnē.

LEO HD fan water heater for special purpose buildings
Manuals 8.3 MB
Katalogi 5.3 MB
BIM objects 1.5 MB
Modelis: LEO HD S AC EPP
LEO KM
LEO KM S Paredzēta lietošanai kopā ar ūdens kaloriferiem LEO FB EPP 10/20/30, LEO S, GARANTIJA 2 gadi
LEO KM S
Paredzēta lietošanai kopā ar ūdens kaloriferiem LEO FB EPP 10/20/30, LEO S, GARANTIJA 2 gadi
Vadības sistēmas standarta ierīcēm
TS 3 pakāpju ventilatora ātruma regulators ar integrētu termostatu
TS
3 pakāpju ventilatora ātruma regulators ar integrētu termostatu
HMI 3 pakāpju ventilatora ātruma regulators ar integrētu termostatu un programmējamu nedēļas kalendāru
HMI
3 pakāpju ventilatora ātruma regulators ar integrētu termostatu un programmējamu nedēļas kalendāru
NTC Āra temperatūras sensors HMI regulatoriem, IP65
NTC
Āra temperatūras sensors HMI regulatoriem, IP65
RX Vadības signāla sadalītājs priekš 3 ātrumu ventilatoriem – ar vienu TS vai HMI vadības pulti var vadīt līdz sešiem 3V kaloriferiem, līdz sešām gaisa aizkaru ierīcēm ELiS T, kā arī līdz trijiem rūpnieciskās klases ELiS G gaisa aizkariem, var savienot kopējā sistēmā trīs RX signāla sadalītājus, lai tādējādi vadītu līdz 18 ierīcēm; pievienojiet arī ieslēgšanas/izslēgšanas vārstus un durvju sensoru DCet/DCm
RX
Vadības signāla sadalītājs priekš 3 ātrumu ventilatoriem – ar vienu TS vai HMI vadības pulti var vadīt līdz sešiem 3V kaloriferiem, līdz sešām gaisa aizkaru ierīcēm ELiS T, kā arī līdz trijiem rūpnieciskās klases ELiS G gaisa aizkariem, var savienot kopējā sistēmā trīs RX signāla sadalītājus, lai tādējādi vadītu līdz 18 ierīcēm; pievienojiet arī ieslēgšanas/izslēgšanas vārstus un durvju sensoru DCet/DCm
FLOWAIR vadības sistēma
T-box Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, can be connected to BMS
T-box
Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, can be connected to BMS
T-box Zone Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, multi-zone control - can create up to 31 zones and control each unit independently, can be connected to BMS
T-box Zone
Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, multi-zone control - can create up to 31 zones and control each unit independently, can be connected to BMS
DRV V Vadības modulis priekš LEO S/L/XL, LEO INOX, varēsit šīs ierīces vadīt ar vadīklu T-box, katrai ierīcei ir vajadzīgs atsevišķs DRV modulis, equipped with PT-1000 temperature sensor, var savienot līdz 31 ierīcei, ierīces var vadīt arī no ēkas pārvaldības sistēmas (BMS)
DRV V
Vadības modulis priekš LEO S/L/XL, LEO INOX, varēsit šīs ierīces vadīt ar vadīklu T-box, katrai ierīcei ir vajadzīgs atsevišķs DRV modulis, equipped with PT-1000 temperature sensor, var savienot līdz 31 ierīcei, ierīces var vadīt arī no ēkas pārvaldības sistēmas (BMS)
Vārsti
SRQ2d-1/2 Divvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.0 m³/h kvs, pilnībā atveras 18 s, IP20
SRQ2d-1/2
Divvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.0 m³/h kvs, pilnībā atveras 18 s, IP20
SRS2d H Divvirzienu vārsts ar izpildmehānismu (Honeywell), 1/2" savienojums, 3.5 m³/h kvs, pilnībā atveras 150 s, IP44
SRS2d H
Divvirzienu vārsts ar izpildmehānismu (Honeywell), 1/2" savienojums, 3.5 m³/h kvs, pilnībā atveras 150 s, IP44
SRS2d S Divvirzienu vārsts ar izpildmehānismu (Siemens), 1/2" savienojums, 2 m³/h kvs, pilnībā atveras 10 s, IP30
SRS2d S
Divvirzienu vārsts ar izpildmehānismu (Siemens), 1/2" savienojums, 2 m³/h kvs, pilnībā atveras 10 s, IP30
SRQ3d-1/2 Trīsvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.4 m³/h kvs, pilnībā atveras 18 s, IP20
SRQ3d-1/2
Trīsvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.4 m³/h kvs, pilnībā atveras 18 s, IP20
Vibrācijas slāpējošas savienošanas caurules ar nerūsējošā tērauda stiegrojuma vijumu
ZAR 100 1/2 Ø14 Vibrācijas slāpējoša savienošanas caurule, 100 cm garums, 1/2" collu savienojums, Ø14 mm diametrs
ZAR 100 1/2 Ø14
Vibrācijas slāpējoša savienošanas caurule, 100 cm garums, 1/2" collu savienojums, Ø14 mm diametrs
